导电炭黑用水性分散剂
产品编号
信诺®LD 1212
物化指标
|
项目 |
指标 |
测试方法或设备 |
检测标准 |
|
组成 |
带有共轭基团的嵌段共聚物 |
--- |
--- |
|
外观 |
淡黄色至黄色粘稠状微浑浊液体 |
--- |
--- |
|
固含 |
60±3% |
电热鼓风干燥箱 （125℃×1h） |
GB/T 1725-2007 |
|
溶剂 |
1-甲基-2-吡咯烷酮 |
--- |
--- |
|
密度 |
1.07-1.11 g/ml |
比重杯 |
GB/T 6750-2007 |
|
粘度 |
100-1000 mPa·s |
数字式旋转粘度计 |
GB/T 15357-2014 |
|
pH值 |
6-10 |
玻璃电极法 |
GB/T 9724-2007 |
|
折光率 |
1.475-1.479 |
阿贝折射仪 |
GB/T 6488-2008 |
注：本指标仅代表典型结果，不被视为规格，以具体COA为主。
应用领域
水性导电炭黑浆料
主要特性
对导电炭黑（如科琴黑CARBON ECP）有优异的润湿降粘性能，可有效提高浆料固含；
提供空间位阻作用，用其制备的浆料有良好的储存稳定性。
使用方法
将分散剂信诺®LD 1212与水混合均匀，在加入导电炭黑分散研磨。
建议用量
添加量(购入形式) 对导电炭黑： 20-100%
储存稳定性
密封，置避光处储存。未开封的原包装中保存24个月。超过储存期的产品，经检验合格后可继续使用。容器未完全用空前，使用后须立即紧闭。
包装
25kg（塑料桶）
水性导电炭黑浆料的应用案例
- 导电炭黑的参数（日本狮王Carbon®ECP）
|
牌号 |
类型 |
孔体积 |
表观密度 |
|
Carbon® ECP |
导电炭黑 |
330-380ml/100g |
22-35 kg/m3 |
- 测试配方及分散剂添加量添加量
|
|
配方1 |
配方2 |
配方3 |
配方4 |
配方5 |
配方6 |
|
水 |
92 |
90 |
88 |
86 |
84 |
82 |
|
信诺®LD 1212 |
2 |
4 |
6 |
7 |
8 |
9 |
|
CARBON ECP |
6 |
6 |
6 |
7 |
8 |
9 |
|
合计 |
100 |
100 |
100 |
100 |
100 |
100 |
工艺：
先将分散剂加入去离子水中搅拌均匀，再添加导电炭黑分散均匀，再按1：2加锆珠（0.6-0.7mm）研磨至D50粒径＜5μm。
不同配方分散剂（有效份）对炭黑的添加量
|
|
配方1 |
配方2 |
配方3 |
配方1 |
配方2 |
配方3 |
|
分散剂固含 |
60% |
60% |
60% |
60% |
60% |
60% |
|
分散剂添加量 |
2.00% |
4.00% |
6.00% |
7.00% |
8.00% |
9.00% |
|
分散剂有效份添加量 |
1.20% |
2.40% |
3.60% |
4.20% |
4.80% |
5.40% |
|
科琴黑浓度 |
6.0% |
6.0% |
6.0% |
7.0% |
8.0% |
9.0% |
|
分散剂有效份对科琴黑加量 |
20% |
40% |
60% |
60% |
60% |
60% |

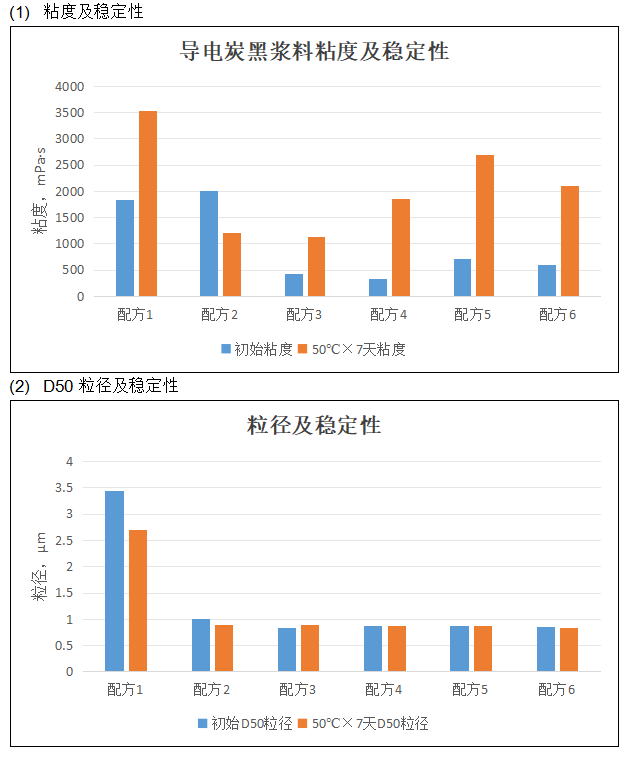

- 测试结果
.png)
基于以上测试结果，信诺®LD 1212做科琴黑（Carbon® ECP）水性浆料的浓度最高可以做到9%，分散剂（基于供应形式）添加量为对科琴黑的100%（有效份对科琴黑60%），可获得低粘度、分散性佳且有良好储存稳定性的科琴黑浆料。
