防涂鸦易清洁助剂和树脂的主要结构

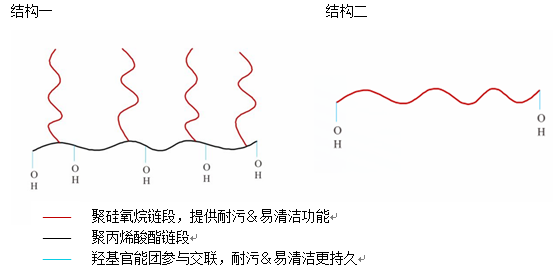

二、防涂鸦易清洁助剂和树脂的主要结构

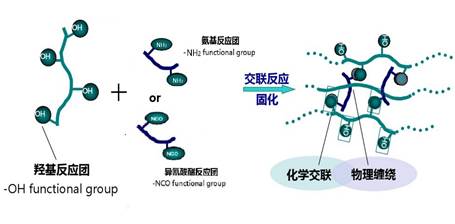

通过化学反应固定在涂层表面,因此能够提供长效的防涂鸦易清洁和疏水效果

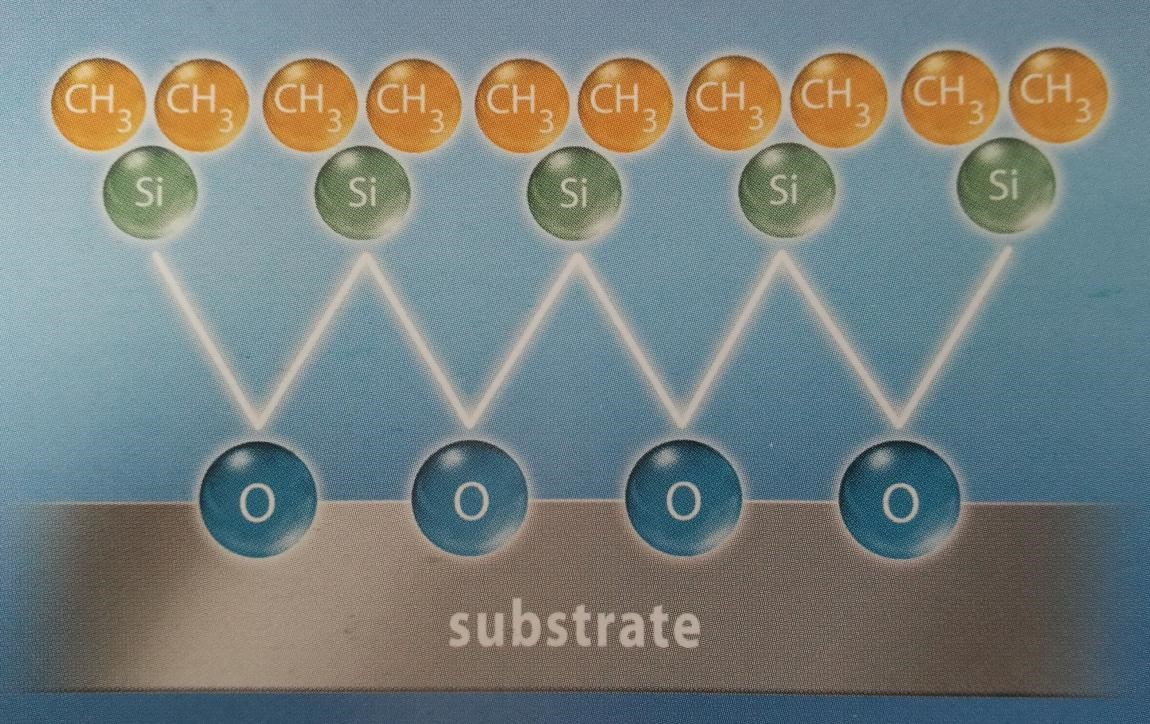

通过羟基反应固定在涂层表面,有机硅的低表面张力使得涂鸦难以润湿,有机硅的反式二甲基结构带来优异滑爽使得涂鸦难以附着。
三、防涂鸦易清洁助剂和树脂在涂料中的应用推荐
防涂鸦易清洁助剂
溶剂型体系
信诺®WE-D9000/9001B/9302
水性体系
信诺®WE-D9750R
防涂鸦易清洁树脂
溶剂型体系(针对工业涂料、建筑涂料等,车衣膜涂料用树脂另作讨论)
嘉智®JZ-9510/9512/9520/9522/9540/9545/9540-10
水性体系
嘉智®JZ-1021/1022/8600
应用推荐表
名称及型号 |
适用体系 |
涂料类型 |
固化方式 |
特殊功能 |
||||
溶剂型 |
水性 |
色漆 |
清漆 |
高温烘烤 |
低温或常温固化 |
柔韧性 |
浅色漆防涂鸦 |
|
信诺®防涂鸦和易清洁助剂 |
||||||||
信诺®WE-D9000 |
• |
○ |
• |
○ |
• |
○ |
○ |
○ |
信诺®WE-D9001B |
• |
○ |
• |
◎ |
• |
○ |
○ |
○ |
信诺®WE-D9302 |
• |
○ |
• |
• |
• |
○ |
○ |
○ |
信诺®WE-D9750R |
◎ |
• |
• |
• |
• |
○ |
○ |
○ |
嘉智®防涂鸦和易清洁树脂 |
||||||||
嘉智®JZ-9510 |
• |
○ |
○ |
• |
• |
○ |
○ |
○ |
嘉智®JZ-9512 |
• |
○ |
• |
• |
• |
• |
○ |
• |
嘉智®JZ-9520 |
• |
○ |
○ |
• |
• |
○ |
○ |
○ |
嘉智®JZ-9522 |
• |
○ |
• |
• |
• |
• |
○ |
• |
嘉智®JZ-9540 |
• |
○ |
◎ |
• |
• |
◎ |
○ |
○ |
嘉智®JZ-9545 |
• |
○ |
• |
• |
• |
• |
○ |
• |
嘉智®JZ-9540-10 |
• |
○ |
◎ |
• |
• |
◎ |
• |
○ |
嘉智®JZ-1021 |
○ |
• |
• |
• |
• |
○ |
○ |
○ |
嘉智®JZ-1022 |
○ |
• |
• |
• |
• |
○ |
○ |
○ |
嘉智®JZ-8600 |
○ |
• |
• |
• |
• |
○ |
○ |
○ |
注:耐污性能的优劣取决于涂层是否充分交联。提高烘烤温度、延长烘烤时间或把表面处理过的材料进行低温熟化是有效的办法。
四、防涂鸦易清洁助剂和树脂的实际应用
(一)防涂鸦易清洁产品在室内的实际应用
1、防涂鸦易清洁助剂信诺®WE-D9000应用于哑光白色卷铝涂料
1.1参考配方
|
原料名称 |
称样量(g) |
研磨阶段 |
饱和聚酯树脂 |
30 |
分散剂 |
0.6 |
|
钛白粉 |
30 |
|
消光粉 |
2.5 |
|
混合溶剂 |
11.1 |
|
配漆阶段 |
饱和聚酯树脂 |
10 |
氨基树脂 |
10 |
|
酸催化剂 |
0.5 |
|
混合溶剂 |
4.3 |
|
信诺®WE-D9000 |
1.0 |
|
|
合计 |
100 |
1.2 上述涂料涂装于铝板,控制干膜厚度10-15μm,于230℃烘烤1min。
1.3 防涂鸦性能测试

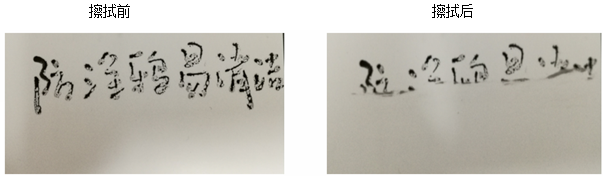

以耐油性笔效果为例:
1.4 结论
油性笔是各种沾污中较难清除的,涂装防涂鸦易清洁涂料的漆膜经油性笔涂写后,干擦即可清除,无残留痕迹,对于其它的沾污则更易清除。
信诺®WE-D9000因其不相容性,对漆膜光泽等外观稍有影响,一般建议用在色漆或对光泽要求不高的哑光清漆中。
如应用于对光泽要求较高的涂料中,可使用防涂鸦易清洁树脂嘉智®JZ-9540作为助剂添加,添加量建议在2%左右。
2、防涂鸦易清洁助剂信诺®WE-D9000在贴面饰纸中的应用
2.1抗粘贴清漆参考配方
组分 |
原料名称 |
称样量(g) |
A组分 |
羟基丙烯酸清漆 |
99 |
信诺®WE-D9000 |
1 |
|
合计 |
100 |
|
B组分 |
异氰酸酯固化剂(NL-75) |
40 |
溶剂(BAC:EAC=1:1) |
40 |
2.2将上述清漆涂装于木纹纸上,湿膜13-15μm,于150℃烘烤5min。
2.3抗粘贴性能评估方法
2.3.1 在同一地方用胶带连续粘贴撕拉,观察并记录开始出现剥落时的次数。
2.3.2 将胶带粘贴于木纹纸上,室温放置24h后再撕,观察是否有剥落现象。
2.4 测试结果
反复粘贴撕拉次数:在同一地方可反复粘贴撕拉最少在5次以上,木纹纸表面无任何剥落现象。
粘贴24h后撕拉:胶带可轻易撕去,无剥落现象。
说明:
测试用胶带的选择:植物系胶带NICHIBAN(CT405AP-24)
反复粘贴撕拉次数的多少,跟使用木纹纸的厚薄也有一定关系,在薄的木纹纸上一般在5-7次,在较厚的木纹纸上可达15次以上。
3、防涂鸦易清洁助剂信诺®WE-D9001B在罐听涂料中的应用
3.1 建议配方
原料名称 |
称样量(g) |
羟基丙烯酸树脂 |
60 |
混合溶剂 |
25.2 |
信诺®WE-D9001B |
3 |
氨基树脂 |
10 |
消泡剂 |
0.2 |
非硅类流平剂 |
0.5 |
酸催化剂 |
0.5 |
合计 |
100 |
3.2 上述清漆涂装后,于150℃烘烤30min。
3.3 经该涂料涂装后的表面,手感明显滑爽,并具有较好的防涂鸦易清洁作用。
3.4 动摩擦系数实测结果
名称 |
动摩擦系数(μd) |
普通涂料涂装后 |
0.512 |
防涂鸦易清洁涂料涂装后 |
0.171 |
说明:滑爽性用动态摩擦系数(μd)的大小来表示,数值越低,滑爽度越好,手感越佳。
优异的滑爽性会带来良好的抗刮伤性,提高抗粘连性。
(二)防涂鸦易清洁产品在户外的实际应用

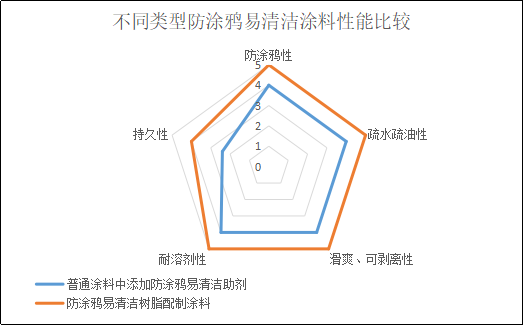

暴露在室外的物品,会受到大自然中各种影响,如雨水中酸性物质的侵蚀,太阳光中紫外线的辐射等,故对产品的各项性能,尤其是持久性提出更高要求。普通的添加防涂鸦助剂的产品已很难满足,而由防涂鸦易清洁树脂配制而成的涂料有效成分高,交联固化后漆膜更为致密,在户外使用更具有长效性。
1、防涂鸦易清洁树脂嘉智®JZ-9522在市政工程中的应用
市政美化整体解决方案
类型 |
基材类型 |
颜色 |
涂装方式 |
备注 |
|
||
腻子 |
底(中)涂漆 |
面漆 |
|
||||
灯杆、卷帘门、公交站台、垃圾箱、信号灯、标志杆 |
水泥杆、铁质杆 |
浅色漆 |
无需涂装 |
溶剂型抗粘贴中涂色漆 |
溶剂型防涂鸦抗粘贴透明漆 |
经透明漆罩光后的涂层,颜色保持更久。 |
|
不涂装 |
溶剂型防涂鸦抗粘贴色漆 |
如果只涂装白色漆一道,被油漆涂鸦后,3M柑橘清洁剂擦拭,会留有残迹。 |
|
||||
深色漆 |
无需涂装 |
不涂装 |
溶剂型防涂鸦抗粘贴色漆 |
可以只涂装一道油漆,有效防止小广告粘贴和涂鸦。 |
|
||
内外墙 |
乳胶漆 |
浅色漆 |
铲除原乳胶漆,用腻子增强剂或者使用水性强效抗碱封闭底漆,再批腻子粉 |
溶剂型抗粘贴中涂色漆 |
溶剂型防涂鸦抗粘贴透明漆 |
经透明漆罩光后的涂层,颜色保持更久。 |
|
不涂装 |
溶剂型防涂鸦抗粘贴色漆 |
如果只涂装白色漆一道,被油漆涂鸦后,3M柑橘清洁剂擦拭,会留有残迹。 |
|||||
深色漆 |
铲除原乳胶漆,用腻子增强剂或者使用水性强效抗碱封闭底漆,再批腻子粉 |
不涂装 |
溶剂型防涂鸦抗粘贴色漆 |
可以只涂装一道油漆,有效防止小广告粘贴和涂鸦。 |
说明:解决方案中所使用的溶剂型防涂鸦抗粘贴透明漆/色漆中主体树脂为嘉智®JZ-9522,该产品具有较高的羟值,与异氰酸酯固化剂按比例配制涂装后,可在常温下自干,提供优异的防涂鸦抗粘贴功能。涂装中所涉及的其它产品:腻子增强剂、水性强效抗碱封闭底漆、溶剂型抗粘贴中涂色漆等本公司均可配套提供。
实测结果
涂装后的表面具有优异的抗粘贴效果,可有效防止城市“牛皮癣”。同时对于油性笔的涂写具有易清洁效果,用软布沾酒精即可轻易除去,且对漆膜表面无任何不良影响。搭配柑橘基清洁剂对于自喷漆也有很好的易清洁效果,可轻易除去,对漆膜表面无任何不良影响。
部分成功案例
2、嘉智®防涂鸦易清洁树脂JZ-9540应用于玻璃幕墙
普通玻璃幕墙特点:
玻璃幕墙极易蒙尘纳垢,不耐雨水中酸性物质侵蚀,处理玻璃表面的灰尘等污渍难度较大,
也费工费时。
涂装防涂鸦易清洁涂料后:
表层涂装嘉智®JZ-9540为主体树脂的清漆后,对玻璃幕墙的外观无任何影响,显著提高水接
触角和滑爽度,灰尘难沾上,雨水易滚落,可大大降 低清洗频率,节约人力物力。
返回
顶部
